Wärmerückgewinnungsdampferzeuger (HRSG) arbeiten unter anspruchsvollen thermischen Bedingungen. Abgase mit hoher Temperatur, schnelle Lastwechsel und häufige Start-Stopp-Zyklen führen zu erheblicher Wärmeausdehnung und mechanischer Belastung. Wie effektiv ein HRSG diese Kräfte bewältigt, hat direkten Einfluss auf seine Zuverlässigkeit, Lebensdauer und Betriebseffizienz. Basierend auf den Grundlagen des modularen HRSG-Designs und der Ingenieursphilosophie von Wuxi Jinker Power Equipment Co., Ltd. erläutert dieser Artikel, wie Wärmeausdehnung und Spannung auf praktische, systemorientierte Weise angegangen werden.
Ein HRSG gewinnt die Abwärme von Gasturbinen, Industrieöfen oder Verbrennungsmotoren zurück und wandelt sie in Dampf oder heißes Wasser um, um die Gesamteffizienz des Systems zu verbessern – oft um 20–30 % im Vergleich zu einer Konfiguration mit einem einzigen Gaskreislauf. Während des Betriebs können die Temperaturgradienten stark sein: Die Rauchgastemperaturen können am Einlass mehrere hundert Grad Celsius überschreiten, während nachgeschaltete Komponenten auf deutlich niedrigeren Niveaus arbeiten. Diese Gradienten verursachen eine unterschiedliche Ausdehnung über Rohre, Sammelrohre, Gehäuse und Stützstrukturen hinweg.
Wenn die Wärmeausdehnung nicht richtig gehandhabt wird, kann sie zu Rohrverformungen, übermäßiger Spannung an den Schweißnähten, Ermüdungsrissen und einer Fehlausrichtung wichtiger Komponenten führen. Ein effektives HRSG-Design konzentriert sich daher nicht nur auf die Wärmeübertragungsleistung, sondern auch auf kontrollierte Bewegung und Spannungsabbau im gesamten System.

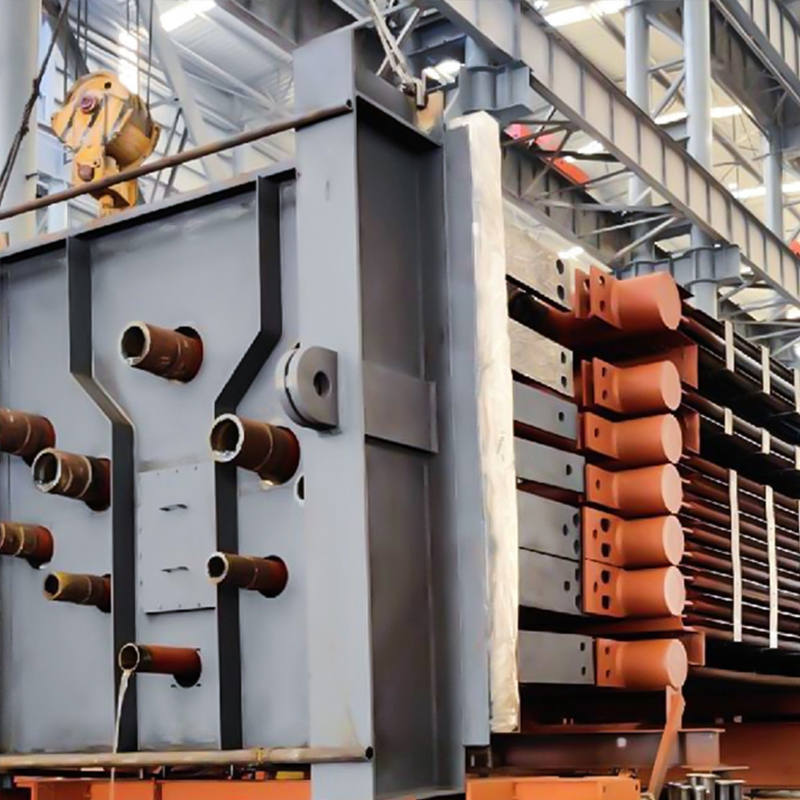

Moderne modulare HRSGs unterteilen den Kessel in transportable Einheiten, was die Logistik vereinfacht und gleichzeitig mechanische Vorteile bietet. Im Ansatz von Wuxi Jinker ermöglicht die Modularisierung, dass die Wärmeausdehnung auf definierte Abschnitte verteilt wird, anstatt sich auf eine einzige starre Struktur zu konzentrieren. Jedes Modul ist mit einem vorhersehbaren Ausdehnungsverhalten ausgestattet, wodurch das Risiko einer kumulativen Belastung verringert wird.
Der modulare Aufbau ermöglicht zudem flexible Support-Arrangements. Fixpunkte und Gleitstützen sind strategisch positioniert, sodass sich die Komponenten in die vorgesehenen Richtungen ausdehnen können. Dieses Gleichgewicht zwischen Zurückhaltung und Bewegungsfreiheit trägt dazu bei, Verformungen zu verhindern und gleichzeitig die strukturelle Stabilität sowohl im Dauerbetrieb als auch unter Übergangsbedingungen aufrechtzuerhalten.
Die Materialauswahl spielt eine entscheidende Rolle bei der Stressbewältigung. HRSG Druckteile sind wiederholten Temperaturwechseln ausgesetzt, weshalb Kriechfestigkeit, thermische Ermüdungsbeständigkeit und Schweißintegrität von entscheidender Bedeutung sind. Durch umfassende Fertigungsqualifikationen für Druckkomponenten stellt Wuxi Jinker sicher, dass Rohrmaterialien, Sammler und dickwandige Komponenten auf ihre spezifischen Temperatur- und Druckzonen abgestimmt sind.
Darüber hinaus sind die Rohranordnungen so konzipiert, dass sie sich ausdehnen, ohne übermäßige Biegespannungen hervorzurufen. Durch die richtige Rohrsteigung, Biegegeometrie und Verbindungsdetails können Rohre bei Temperaturschwankungen reibungslos wachsen und sich zusammenziehen, wodurch langfristige Ermüdungsschäden reduziert werden.
Die HRSG Gehäuse- und Gaswegkomponenten weisen im Vergleich zu Druckteilen ein unterschiedliches Ausdehnungsverhalten auf. Um diesem Problem zu begegnen, werden Kompensatoren in die Schnittstellen von Kanälen und Gehäusen integriert. Diese Verbindungen absorbieren axiale und seitliche Bewegungen, die durch Temperaturänderungen im Abgasstrom verursacht werden, und schützen so sowohl die HRSG-Struktur als auch vorgeschaltete Geräte wie Gasturbinen.
Durch die Trennung der gasseitigen Expansion von der druckseitigen Expansion bleibt das Gesamtsystem mechanisch entkoppelt, wodurch die Spannungsübertragung zwischen Komponenten minimiert und die langfristige Zuverlässigkeit verbessert wird.
Industrielle HRSGs arbeiten selten unter konstanter Last. Anläufe, Abschaltungen und Teillastbetrieb führen zu zusätzlicher thermischer Belastung. Der technische Schwerpunkt liegt daher auf der Haltbarkeit unter realen Betriebsbedingungen und nicht nur auf nominalen Konstruktionspunkten.
Wuxi Jinkers Schwerpunkt auf technischer Verantwortung führt zu konservativen Spannungsmargen, klarer Lastpfaddefinition und Aufmerksamkeit für Details wie Stützsteifigkeit und Verbindungsflexibilität. Diese Maßnahmen tragen dazu bei, dass das HRSG häufigen Temperaturwechseln standhält, ohne dass die Sicherheit oder Leistung beeinträchtigt wird.
Über einzelne Designmerkmale hinaus spiegelt ein effektives thermisches Spannungsmanagement eine umfassende technische Philosophie wider. Wuxi Jinker Power Equipment Co., Ltd. mit Sitz in Jiangsu, China, ist auf Präzisionskomponenten für die Wärmeenergie spezialisiert und beliefert globale Kunden in den Bereichen Energie, Petrochemie und Schwerindustrie. Der Leitgedanke des Unternehmens – dass technische Qualität eine Verantwortung und nicht nur ein Standard ist – prägt die Art und Weise, wie HRSGs entworfen, hergestellt und angewendet werden.
Anstatt das HRSG als eigenständiges Gerät zu betrachten, wird es als langfristige Zuverlässigkeitsgarantie innerhalb eines umfassenderen Energiesystems betrachtet. Diese Perspektive stellt sicher, dass Wärmeausdehnung und Spannung ganzheitlich berücksichtigt werden, was einen stabilen Betrieb, eine längere Lebensdauer und eine zuverlässige Energierückgewinnungsleistung im Laufe der Zeit unterstützt.
Diermal expansion and stress are unavoidable in Heat Recovery Steam Generator operation, but their impact can be effectively managed through thoughtful design, material selection, and system integration. By combining modular construction, flexible support concepts, appropriate materials, and a responsibility-driven engineering approach, Wuxi Jinker’s HRSG solutions are engineered to operate reliably under high temperatures and fluctuating loads—helping industrial users achieve efficient, sustainable energy utilization without sacrificing long-term system integrity.
